目的：中波放送（AMラジオ）を聞く。
ゲルマニウムラジオ：電波のエネルギを直接利用するため、電源は不要。
この記事では、アナログ回路初心者の私が、ゲルマ・ラジオを作成する過程を紹介していきます。
本の購入
原理の説明～設計・製造までを説明してくれている参考書を探したところ、 「ラジオ＆ワイヤレス回路の設計・制作 実践派エレクトロニクス・ビギナーのために 鈴木憲次 CQ出版」 に出会いました。この本では、市販されている専用IC部品を使わず、トランジスタやダイオードなどの最下層の電子部品を用いて、回路を作ることを目的としています。私のような初心者がブラックボックスの専用ICを使ってしまうと、動作原理の理解がおろそかになると考えたので、この本を参考にすることにしました。
作成する回路

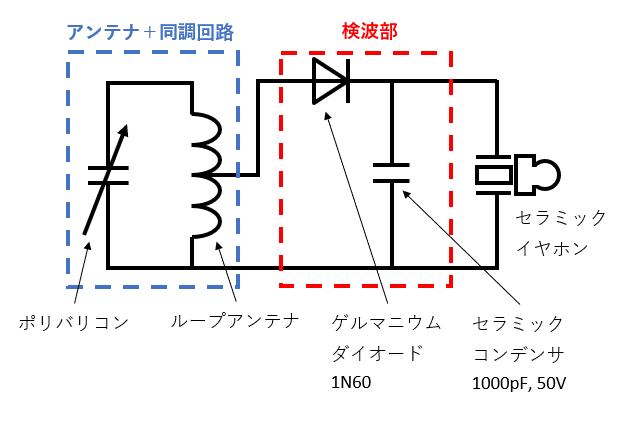

回路図は以下の通りです。
・ループアンテナ
・ポリバリコンとループアンテナによる同調回路
・ダイオードとコンデンサによる直線検波回路
・セラミックイヤホン
で構成されています。

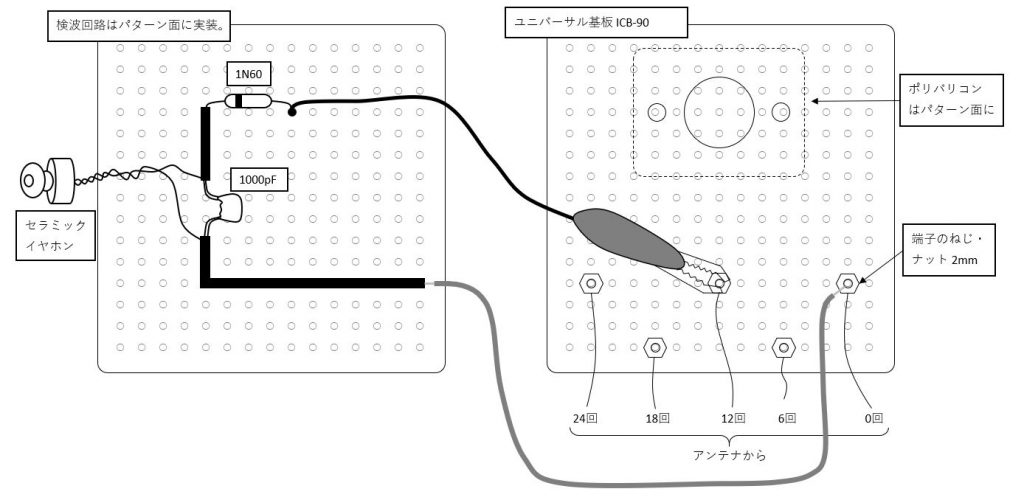

ユニバーサル基板ICB-90を2つに切り、それぞれ同調回路、検波回路に使用します。アンテナは24回巻きのループアンテナを作成し、6回ごとにタップを出して端子につなぎます。
ループアンテナの作成
ループアンテナは、植木鉢の受け皿（直径24cm）の周りにポリウレタン線をぐるぐる巻いて作成しました。巻き数は24回で、6回ごとにタップを出します。

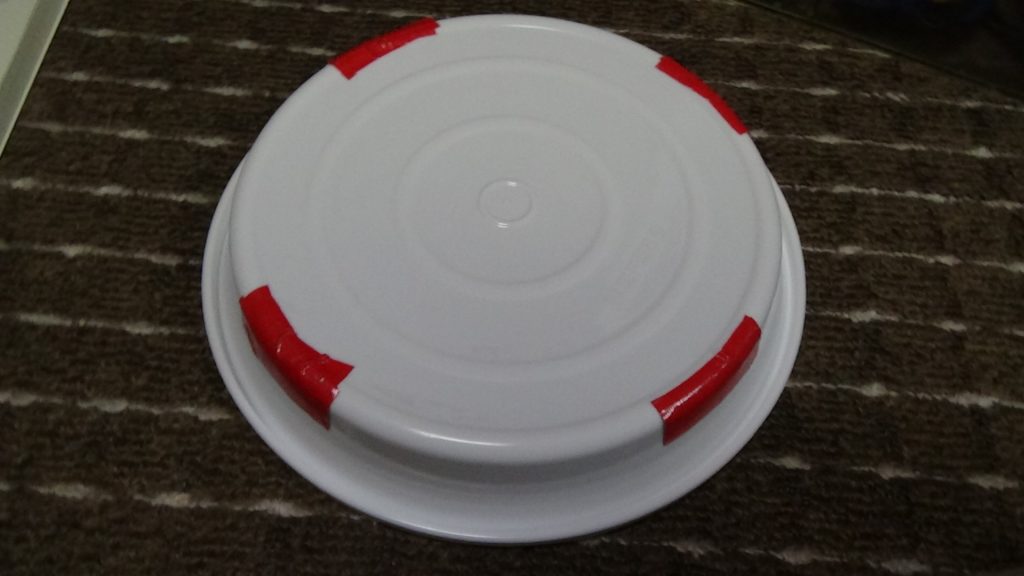

まずは、滑り止めとなるテープを適当に張りました。
次に、巻き始めの位置に裁縫針で穴をあけて、ポリウレタン線を通しました。
|
|
6回巻いたら、また穴をあけて、線をねじってから穴に通します。
|
|
これを続けて、24回巻き終えました。（疲れた。。。）
受け皿の内側には、穴から通した5本のタップが出ています。
|
|
基板へ実装：同調回路
アンテナが完成したので、基板へ部品の取り付けを行っていきます。

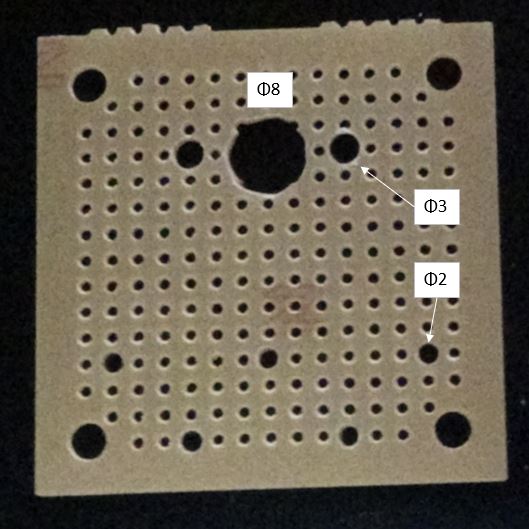

まずは、穴あけです。以下のようにあけました。
・Φ2 x 5：アンテナから出した5本のタップを巻き付ける端子用
・Φ3 x 2, Φ8 x 1：ポリバリコン取り付け用
この際、Φ2, 3の穴にはドリルを、Φ8の穴にはリーマーを使用しました。どちらも家に持ち合わせがなかったので、購入しました。

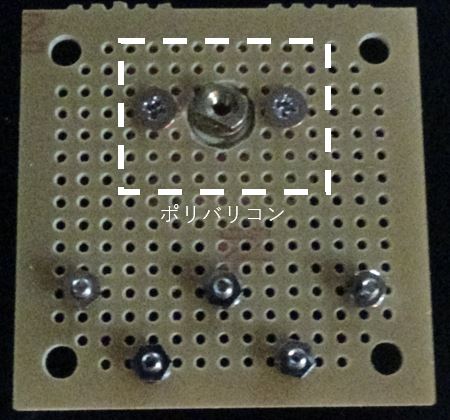

ここに、端子とポリバリコンを取り付けました。
ここから、いよいよはんだ付けです。中学生以来の作業なので、緊張します。

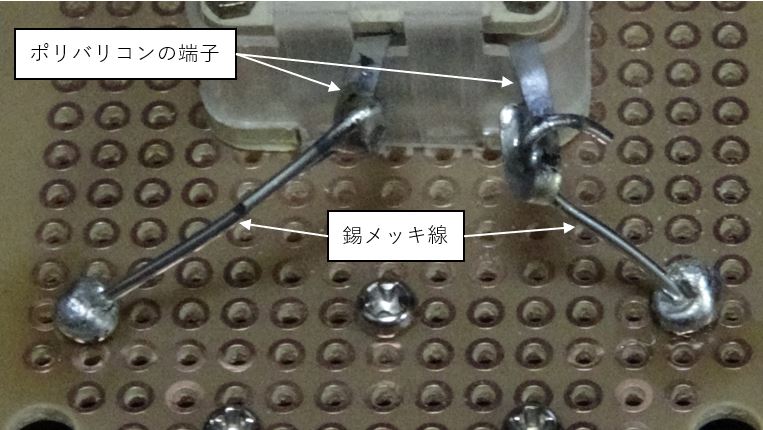

まず、基板の裏面にて、ポリバリコンの端子を回路につなぎます。導線は、錫メッキ線を使用しました。

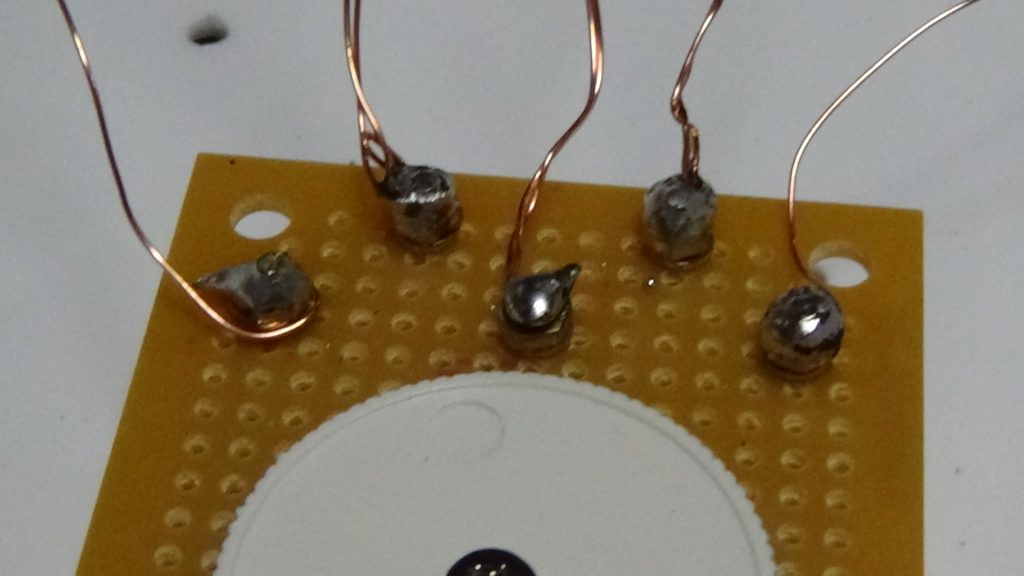

次に、表面のはんだ付けです。端子にアンテナのタップを巻き付けて、はんだ付けしました。（画像下部はポリバリコンのダイヤルです。）
基板へ実装：検波回路

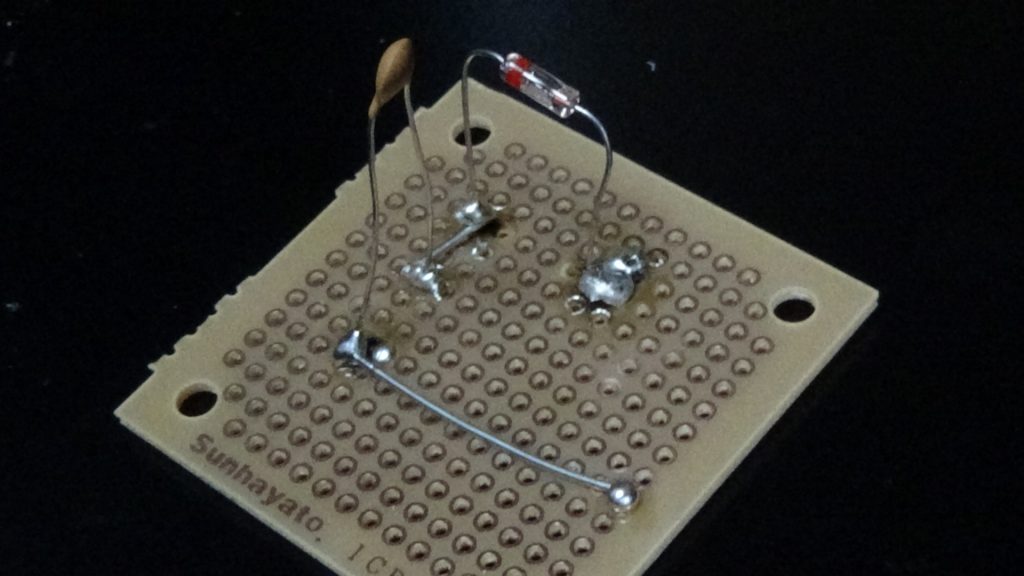

後は、ダイオードとコンデンサを用いた検波回路です。
下図のように配線しました。

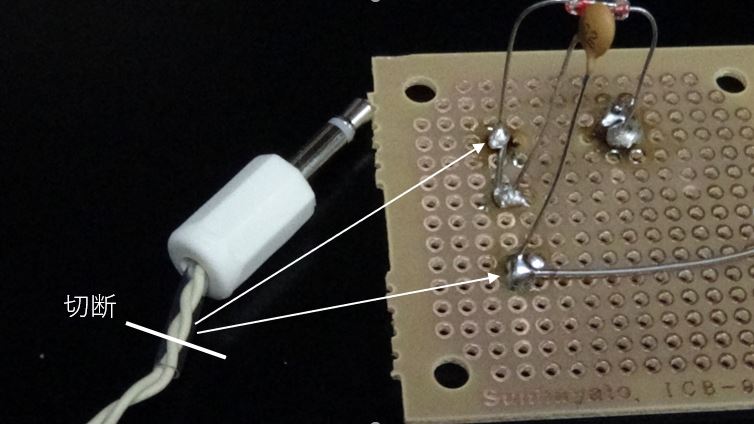

イヤホンは、ジャックの部分を切り取って、2本の導線をコンデンサの両端にはんだ付けしました。
合体
最後に、同調回路と検波回路をつなぎます。

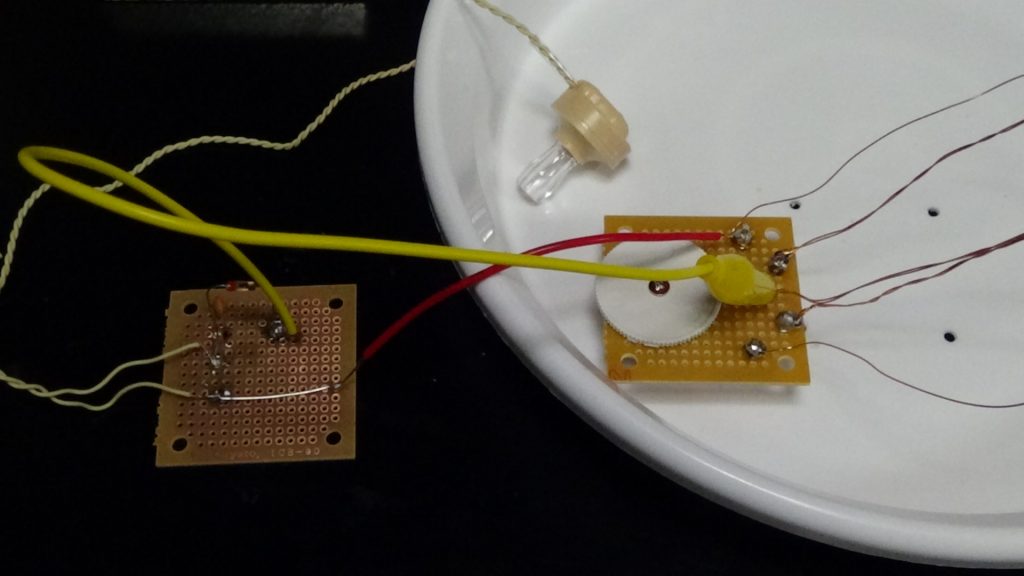

写真の赤と黄色のコードで接続しました。アンテナとの結合に黄色のミノムシクリップを使って、何周目のタップにつなぐかを変えられるようになっています。植木鉢の受け皿に穴があいているのは、もともとここに同調回路の基板を固定するつもりだったからです。結局、ねじの長さが足りなかったので、後日購入して対応することにしました。

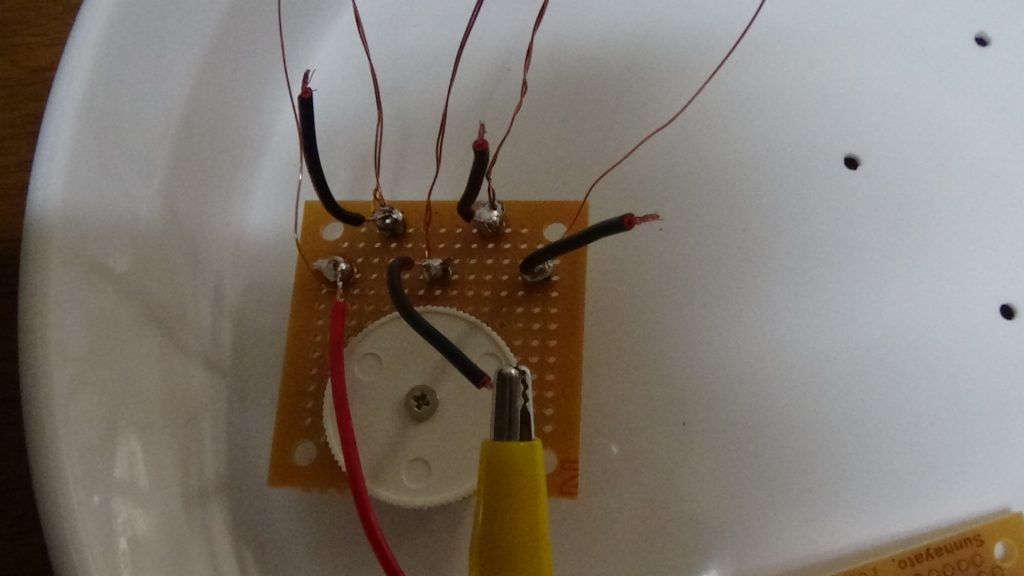

このままだとタップの部分をクリップでつまみにくいので、すこし改良しました。
いざ、受信！
アンテナの向きを変えたり、ポリバリコンのダイヤルを回したりしながら、受信できるところを探しました。なかなか音が聞こえなかったので、失敗したのかと思ってハラハラしましたが、しばらく探していると、1局だけ受信できるチャンネルが見つかりました。宇宙の生命体がどうやらこうたら言っています。音はものすごく小さいです。外に出てみると、より大きな音で聞こえ、場所による電波の強弱を実感することができました。
感想
参考書に書いてある通りに作るだけでしたが、それでも初心者なりに苦しんだ場面はいくつかありました。
【部品集め】
一番ハードルを感じていたのは、部品集めです。参考書に部品表がありましたが、回路作成に必要な工具などまでは細かく書かれていないので、必要なものを集められるか心配でした。実際、
・はんだ付けには「はんだ」が必要なこと（当たり前）
・基板に穴をあけるのに、ドリルやリーマが必要なこと
・基板の配線に錫メッキ線が必要なこと
を作り始めてから知り、二度目の買い物へ出かけなくてはならなくなりました。
【回路作成】
回路作成では、はんだ付けが難しかったです。今回の回路は簡単なので、下手でもなんとか仕上がりましたが、はんだがつけたいところにつかず、関係のないところにダマができてしまったり、見た目が汚くなってしまいました。Youtubeなどではんだ付けの講義を見れるので、これから勉強していきます。
【嬉しかったこと】
回路が完成して、実際に受信できた時は、感動がこみ上げてきました。特にゲルマ・ラジオは電源が不要で、電波のエネルギーだけで動作するので、電波が飛んできていることをそのまま感じることができました。作業デスクの上に置いているので、作業につかれた時に時々手に取って、イヤホンを耳に当て、流れてくる小さい音を耳を澄まして聞くのが癒しになっています。
部品について
購入した部品について、以下に示します。参考までに。| 品名 | 型名・仕様 | 数量 | 単価（円） | 購入店 |
|---|---|---|---|---|
| 回路部品 | ||||
| ユニバーサル基板 | ICB-90（サンハヤト） | 1 | 190 | 電子パーツ店（日本橋） |
| ゲルマニウムダイオード | 1N60 | 1 | 100 | 電子パーツ店（日本橋） |
| セラミックコンデンサ | 1000pF, 50V | 1 | 10 | 電子パーツ店（日本橋） |
| ポリバリコン | 260uF | 1 | 340 | 電子パーツ店（日本橋） |
| ポリバリコンダイヤル | 1 | 90 | 電子パーツ店（日本橋） | |
| セラミックイヤホン | 1 | 300 | 電子パーツ店（日本橋） | |
| ポリウレタン線（ループアンテナ用） | 0.4mm 100m | 1 | 1320 | 電子パーツ店（日本橋） |
| 植木鉢の受け皿（ループアンテナ用） | 直径24cm | 1 | 日曜大工用品店 | |
| 配線 | ||||
| 塩化ビニル被覆平行電線（配線） | 1 | 280 | 電子パーツ店（日本橋） | |
| コード付ミノムシクリップ | 6本入 | 1 | 530 | 電子パーツ店（日本橋） |
| 錫メッキ軟銅線 | 0.8mm 10m | 1 | 366 | 電子パーツ店（日本橋） |
| 工具 | ||||
| はんだごて | 1 | 日曜大工用品店 | ||
| こて台 | 1 | 日曜大工用品店 | ||
| 電子工作用はんだ | 1.0mm, 100g | 1 | 電子パーツ店（日本橋） | |
| ハンドドリル | 2.0mm | 1 | 430 | 工具店 |
| 3.0mm | 1 | 350 | 工具店 | |
| テーパーリーマー | TR-01 | 1 | 800 | 工具店 |
| ミニニッパー | 1 | 380 | 電子パーツ店（日本橋） | |
| ねじ、ナット | Φ3 6個入 | 1 | 日曜大工用品店 | |
| Φ2 8個入 | 1 | 日曜大工用品店 | ||
| ドライバー、六角、裁縫針など | ||||

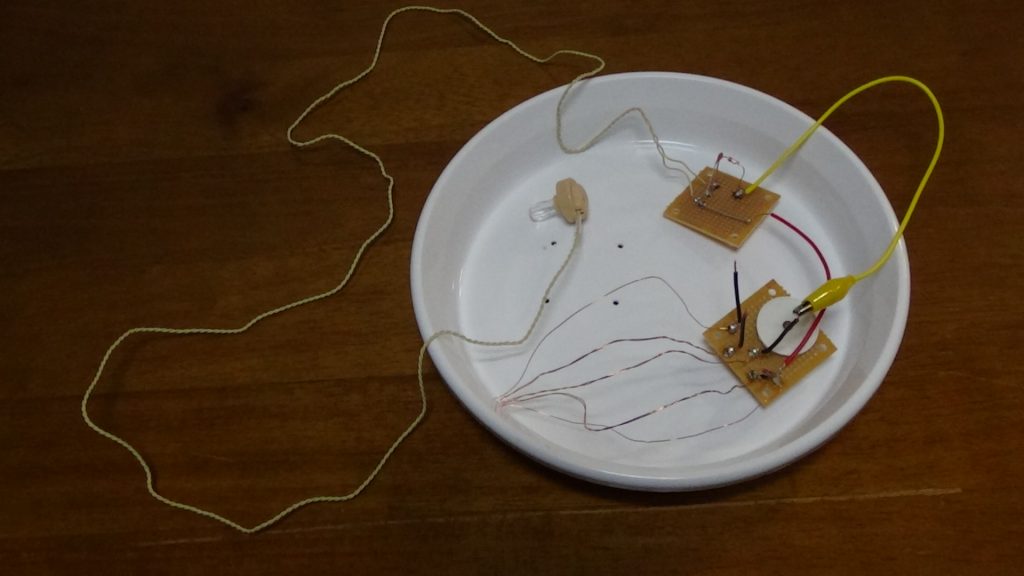

全体像
